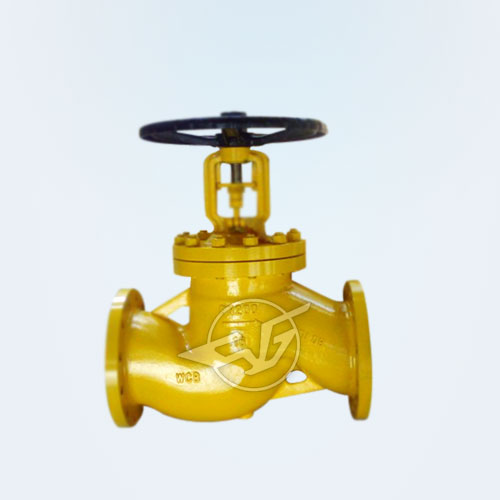

產品型號：LWJ41F
公稱通徑：DN15~400mm、NPS1/2"～12"
公稱壓力：PN1.6~4.0MPa、Class150~300Lb
適用介質：氯氣、液氯
適用溫度：-40～150℃
驅動方式：手動、氣動、電動
設計標準：GB/T12235-2007
結構長度：GB/T12221-2005
連接法蘭：HG/T20592-97
實驗和檢驗：JB/T9092-99

結構特點：
 1、液壓成型的波紋管形成第一道密封，確保閥桿密封零泄漏。
 2、填料函中多級聚四氟乙烯填料組合在波紋管之上形成了第二道密封，增加了密封的可靠性。
 3、中法蘭采用槽密封結構，即使在管道壓力波動的情況下，保證中法蘭可靠密封。
 4、密封副配對結構型式采用錐、平面型，密封自動補償，達到雙重保險效果，密封性能穩定，無粘著磨損，使用壽命長。

主要零部件材料：

序號	零件名稱	材料
1	閥體	含鎳高硅耐蝕鋼
2	閥蓋	含鎳高硅耐蝕鋼
3	閥桿	鉻不銹鋼
4	閥瓣密封面	等離子噴焊、堆焊耐蝕合金
5	閥座密封面	壓塑整體燒結聚四氟乙烯
6	填料	聚四氟乙烯
7	墊片	聚四氟乙烯
8	波紋管	316L、C-276



產品特點：
 1、根據介質具體特性，氯氣專用波紋管截止閥在閥體材質上選用耐蝕合金，耐氯氣、液氯腐蝕，低溫可至-40℃，最大限度保證工況條件使用要求。
 2、液壓成型的波紋管形成第一道密封，確保閥桿密封零泄漏。
 3、填料函中多級聚四氟乙烯填料組合在波紋管之上形成了第二道，增加了密封的可靠性。
 4、中法蘭采用榫槽密封結構，即使在管道壓力波動的情況下，保證中法蘭可靠密封。
 5、非旋轉的閥桿防止波紋管扭轉，確保閥門更長周期的使用壽命。
 6、密封副配對結構形式采用錐、平面型，密封自動補償，達到雙重保險的效果，密封性能穩定，無粘著磨損，使用壽命長。



主要尺寸：

壓力等級	PN16
口徑	15	20	25	32	40	50	65	80	100	125	150	200	250	300	350
L	130	150	160	180	200	230	290	310	350	400	480	600	730	850	980
H	195	200	220	225	235	250	260	265	370	400	515	550	600	630	680
Do	130	130	130	130	150	150	180	180	200	200	400	450	450	500	500
重量（Kg）	4	4.5	5	7	9	12.5	18	23	41	54	90	160	260	410	610
